真空爐結構主要由主體結構、真空系統、電控系統、水冷系統等組成，根據不同加工材料類型、工藝等條件不同，我們?yōu)槠渑渲玫脑O(shè)備類型也不一樣！

下面我們就真空爐結構為大家做介紹：

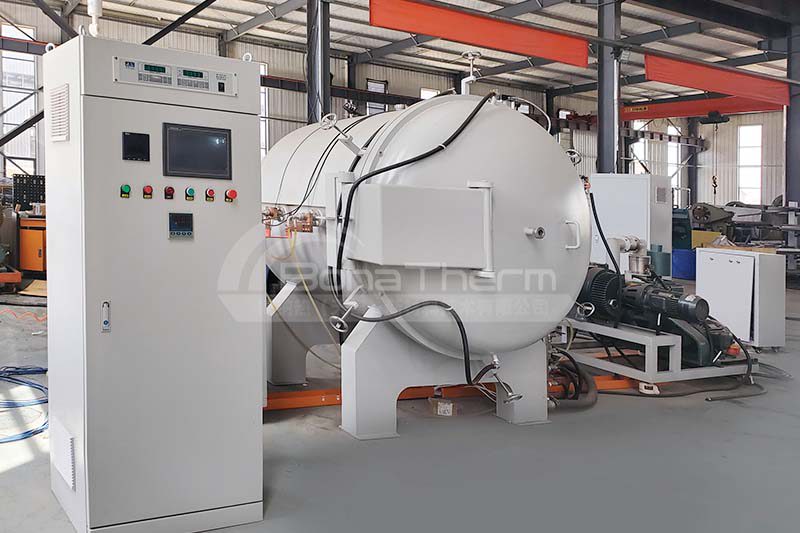

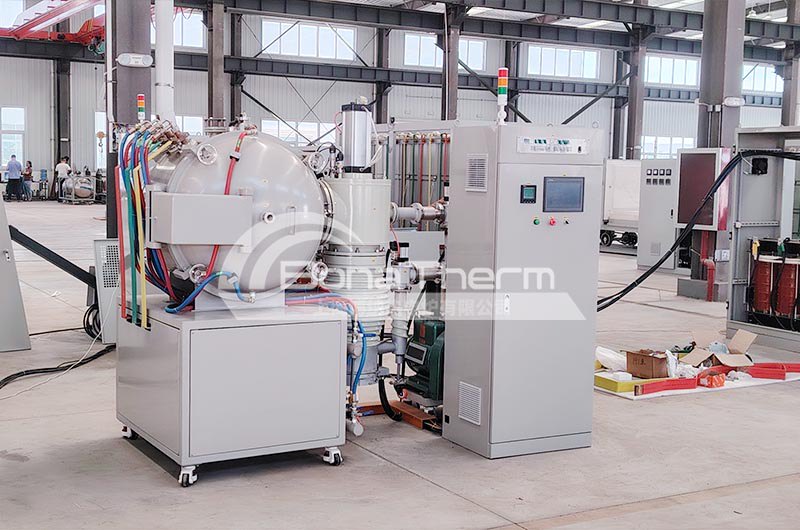

真空爐設備實拍

一、真空爐主體結構

真空爐爐體：爐體是真空爐的核心部分，通常采用水冷夾壁結構以增加熱穩定性和防止熱輻射。爐體外觀根據不同的設計可以是立式或臥式，且可細分為鐘罩升降式、底部托盤升降式、單開門結構及前后雙開門結構等多種類型。爐體材料多采用不銹鋼，以增強其耐腐蝕性和耐高溫性。

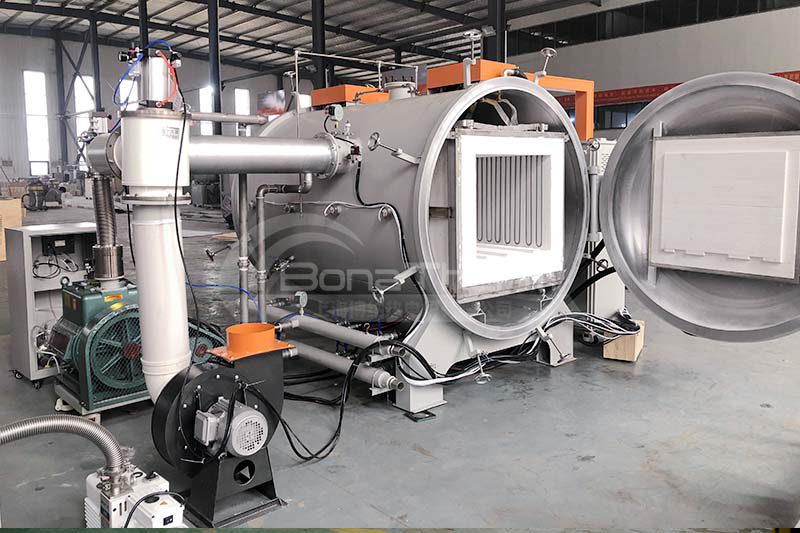

真空爐爐膛

真空爐爐膛：爐膛位于爐體內部，是工件進行加熱處理的場所。爐膛內部根據爐子的具體用途，裝有不同類型的加熱元件，如電阻、感應線圈、電子槍等。同時，部分真空爐還配備了坩堝、自動澆注裝置和裝卸料的機械手等輔助設備。

二、真空爐真空系統

真空爐真空泵：真空泵是真空爐的關鍵設備之一，用于快速排除爐膛內的氣體和材料熱處理過程中產生的雜質，以保持爐膛內的真空度符合工藝要求。常見的真空泵類型包括擴散泵等，它們通常具有強大的抽氣能力和穩定的工作性能。

真空系統

真空閥門和真空計：真空閥門用于控制真空系統的氣體流動，而真空計則用于測量和顯示爐膛內的真空度。這些設備共同協作，確保真空爐能夠穩定地工作在所需的真空環境中。

三、真空爐冷卻系統

真空爐冷卻水系統：冷卻水系統包括配水器、水箱、閥門、管道及各種檢測元件，用于對爐體、真空泵等關鍵部件進行冷卻降溫，以防止其因高溫而損壞。該系統具有水壓、水流量、水溫、缺水報警及聯鎖功能，以確保冷卻效果的穩定性和可靠性。

加熱室快速冷卻系統：部分真空爐還配備了加熱室快速冷卻系統，該系統通過向爐內充入高純氣體(如氙氣)并利用快速冷卻風機進行熱交換，以實現工件的快速冷卻。這種系統可以顯著提高熱處理的效率和質量。

四、真空爐電控系統

電控系統通常由工控機、工控組態軟件、數據采集卡、溫度控制器、PLC等組成。該系統負責對整個真空爐的運行進行精確控制，包括加熱程序的調用和運行、真空度的調節和監測等。操作箱通常安裝在爐門附近，便于操作人員觀察和控制加料機構。

真空爐電控系統

綜上所述，真空爐的結構是一個高度集成化的系統，包括主體結構、真空系統、冷卻系統和電控系統等多個關鍵部分。這些部分相互協作，共同實現真空爐的高效、穩定運行。
