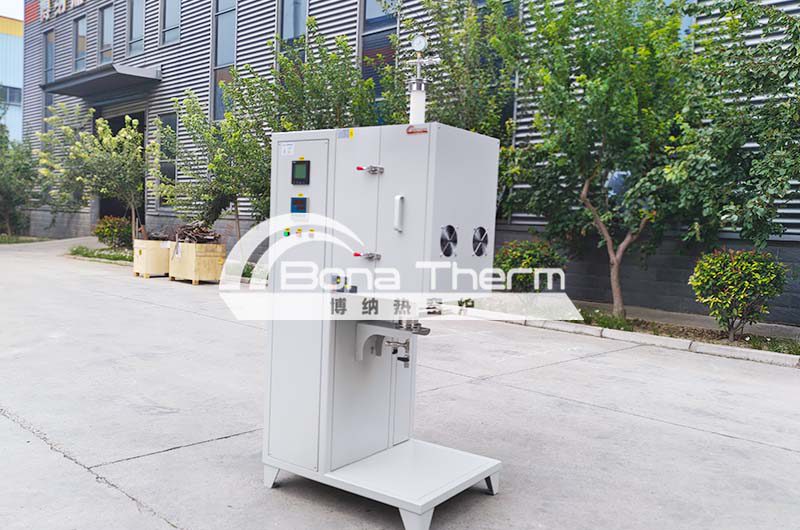

立式管式爐
立式管式爐是一種先進的熱處理設備，采用立式管式結構，立式管式爐適用于科學研究、工業生產和實驗室等領域，可用于流化床實驗、材料燒結、熔化、相變研究、金屬熱處理、陶瓷燒成等多個領域。
立式管式爐的簡介
立式管式爐是一種先進的加熱設備，采用立式管式結構，具有高溫、快速、大面積加熱等特點。
立式管式爐適用于科學研究、工業生產和實驗室等領域，可用于流化床實驗、材料燒結、熔化、相變研究、金屬熱處理、陶瓷燒成等多個領域。
立式流化床管式爐 針對粉末表面沉積的CVD實驗，爐管為高純石英異形管，爐管內部嵌有一多孔石英板，石英板的孔徑為0.2mm，粉末可放在多孔石英板上，氣體可從爐管下端通入，通過多孔石英板使樣品顆粒懸浮在加熱區域，進行沉積實驗。
根據客戶需求，可立式管式爐可設置多溫區、旋轉等結構;
1600℃高溫管式爐
立式管式爐的組成結構
立式管式爐主要由以下幾部分組成：
爐體：
包括爐殼、爐管、保溫層、爐膛等功能部件。
立式管式爐常用爐管有幾種：金屬管(不銹鋼爐管溫度小于1100℃)、剛玉管(氧化鋁爐管溫度小于1700℃)、石英管(溫度小于1400℃)。
加熱系統：
包括加熱器、熱電偶、溫度控制器等。
氣體系統：
包括氣體管道、氣體調節閥等。
控制系統：
包括電源、操作面板、控制系統等。
安全保護系統：
包括緊急停爐裝置、溫度超限報警裝置等。
立式管式爐技術參數：
含鉬電阻絲加熱立式管式爐參數
| 型號 | 爐管直徑x加熱區長度 | 功率 | 最大工作溫度 | 熱電偶 | 爐管材質 | 加熱元件 |
|---|---|---|---|---|---|---|
| BR-12NVT-40/300 | 40x300mm | 3 KW | 1100oC | K型 | 石英管 | 含鉬電阻絲 |
| BR-12NVT-60/300 | 60x300mm | 3 KW | ||||
| BR-12NVT-80/300 | 80x300mm | 5 KW | ||||
| BR-12NVT-100/300 | 100x300mm | 5 KW | ||||
| BR-12NVT-120/300 | 120x300mm | 6 KW | ||||
| BR-12NVT-40/450 | 40x450mm | 3 KW | ||||
| BR-12NVT-60/450 | 60x450mm | 3 KW | ||||
| BR-12NVT-80/450 | 80x450mm | 5 KW | ||||
| BR-12NVT-100/450 | 100x450mm | 5KW | ||||
| BR-12NVT-120/450 | 120x450mm | 6 KW |
硅碳棒加熱立式管式爐參數
| 型號 | 爐管直徑x加熱區長度 | 功率 | 最大工作溫度 | 熱電偶 | 爐管材質 | 加熱元件 |
|---|---|---|---|---|---|---|
| BR-14SVT-40/300 | 40x300mm | 4 KW | 1300oC | S型 | 剛玉管 | 硅碳棒 |
| BR-14SVT-60/300 | 60x300mm | 4 KW | ||||
| BR-14SVT-80/300 | 80x300mm | 4KW | ||||
| BR-14SVT-100/300 | 100x300mm | 6 KW | ||||
| BR-14SVT-120/300 | 120x300mm | 6 KW | ||||
| BR-14SVT-40/450 | 40x450mm | 4 KW | ||||
| BR-14SVT-60/450 | 60x450mm | 4 KW | ||||
| BR-14SVT-80/450 | 80x450mm | 4KW | ||||
| BR-14SVT-100/450 | 100x450mm | 6 KW | ||||
| BR-14SVT-120/450 | 120x450mm | 6 KW |
硅鉬棒加熱立式管式爐參數
| 型號 | 爐管直徑x加熱區長度 | 功率 | 最大工作溫度 | 熱電偶 | 爐管材質 | 加熱元件 |
|---|---|---|---|---|---|---|
| BR-16MVT-40/300 | 40x300mm | 4 KW | 1500oC | B型 | 剛玉管 | 硅鉬棒 |
| BR-16MVT-60/300 | 60x300mm | 4 KW | ||||
| BR-16MVT-80/300 | 80x300mm | 4KW | ||||
| BR-16MVT-100/300 | 100x300mm | 6 KW | ||||
| BR-16MVT-120/300 | 120x300mm | 6 KW | ||||
| BR-16MVT-40/450 | 40x450mm | 5 KW | ||||
| BR-16MVT-60/450 | 60x450mm | 5KW | ||||
| BR-16MVT-80/450 | 80x450mm | 5KW | ||||
| BR-16MVT-100/450 | 100x450mm | 9KW | ||||
| BR-16MVT-120/450 | 120x450mm | 9KW |
